Hogyan használjuk a Sweep frekvenciaválasz analizátort dipólantenna teszteléshez?

Hogyan használjunk Sweep Frequency Response Analyzert a dipólantenna teszteléséhez?

Az antennatesztelés területén a sweep Frequency Response Analizátor (SFRA) kulcsfontosságú eszköz, különösen a dipólantenna tesztelésekor. Kiváló minőségű sweep frekvencia-válasz analizátorok szállítójaként örömmel osztom meg Önnel az SFRA hatékony használatáról szóló útmutatót a dipólantenna teszteléséhez.

A dipólusantennák és az SFRA alapjainak megértése

Mielőtt belemerülne a tesztelési folyamatba, elengedhetetlen megérteni, mi az a dipólusantenna, és hogyan működik az SFRA. A dipólus antenna az egyik legegyszerűbb és leggyakrabban használt antennatípus. Két vezető elemből, jellemzően rúdból vagy huzalból áll, amelyek egyenes vonalban helyezkednek el, és egy kis rés választja el őket egymástól. A dipólantennákat széles körben használják különféle alkalmazásokban, beleértve a rádiókommunikációt, a televíziós műsorszórást és a vezeték nélküli hálózatokat.

A sweep-frekvenciaválasz-elemző viszont egy olyan műszer, amely egy tesztelt eszköz frekvenciaválaszát méri (DUT). Úgy működik, hogy egy frekvenciatartományt söpör végig a DUT-n, és megméri a kimeneti jel amplitúdóját és fázisát a bemeneti jelhez viszonyítva. Ez az információ felhasználható a DUT teljesítményének, például az erősítésnek, a sávszélességnek és az impedancia jellemzőinek elemzésére.

Tesztelőkészületek

1. Antenna beállítása
   • Először győződjön meg arról, hogy a dipólantenna megfelelően van felszerelve. Az antennát nyitott helyen kell elhelyezni, távol minden nagy fémtárgytól vagy egyéb interferenciaforrástól. Az antenna magassága és tájolása jelentősen befolyásolhatja a teljesítményét, ezért fontos betartani a gyártó ajánlásait.
   • Csatlakoztassa a dipól antennát az SFRA-hoz egy megfelelő koaxiális kábel segítségével. Győződjön meg arról, hogy a csatlakozások biztonságosak, hogy elkerülje a jelvesztést vagy az interferenciát.
2. Az elemző konfigurációja
   • Kapcsolja be az SFRA-t, és hagyja néhány percig felmelegedni. Ez biztosítja, hogy a műszer elérje a stabil működési állapotot.
   • Állítsa be az SFRA frekvenciatartományát a dipólus antenna működési frekvenciája szerint. Például, ha a dipólantennát a 2,4 GHz – 2,5 GHz tartományban való működésre tervezték, állítsa az SFRA-t 2,4 GHz-ről 2,5 GHz-re.
   • Állítsa be a bemeneti jel amplitúdóját és egyéb paramétereit megfelelő szintre. Ez az antenna és az SFRA jellemzőitől függően némi kísérletezést igényelhet.

A Sweep Frequency Response Test elvégzése

1. A Sweep kezdeményezése
   • Miután az antennát és az SFRA-t megfelelően beállították és konfigurálták, indítsa el a frekvencia söprést az SFRA-n. Az analizátor fokozatosan módosítja a bemeneti jel frekvenciáját a megadott tartományon belül, és megméri a dipólantenna válaszát minden frekvenciaponton.
   • A sweep előrehaladtával az SFRA megjeleníti a képernyőjén az antenna amplitúdóját és fázisválaszát. Ezek a mérések felhasználhatók az antenna teljesítményének elemzésére.
2. Adatgyűjtés és -elemzés
   • A sweep során az SFRA nagy mennyiségű adatot fog gyűjteni. Ezek az adatok elmenthetők az SFRA belső memóriájába, vagy továbbíthatók számítógépre további elemzés céljából.
   • Elemezze az összegyűjtött adatokat a dipólantenna fő teljesítményparamétereinek meghatározásához. Például az antenna rezonanciafrekvenciája az a frekvencia, amelyen az amplitúdóválasz eléri a maximumot. Az antenna sávszélessége meghatározható azon frekvenciatartomány mérésével, amelyen belül az amplitúdóválasz a maximális érték bizonyos tűréshatárán belül van.
   • Az antenna impedancia jellemzői a fázisválasz adatok segítségével is elemezhetők. A jól illeszkedő antenna fázisválasza a rezonanciafrekvencián közel nulla fok.

A teszteredmények értelmezése

1. Rezonancia frekvencia
   • A dipólantenna rezonanciafrekvenciája kritikus paraméter. Ha a mért rezonanciafrekvencia jelentősen eltér a tervezett értéktől, az az antenna problémájára, például gyártási hibára vagy sérülésre utalhat.
   • A dipólantenna hosszát be lehet állítani a rezonanciafrekvencia finomhangolásához. Félhullámú dipólantenna esetén a rezonanciafrekvencia fordítottan arányos a hosszával.
2. Sávszélesség
   • A széles sávszélesség általában kívánatos a dipólantennákhoz, mivel ez lehetővé teszi az antenna számára, hogy szélesebb frekvenciatartományban működjön. Ha a mért sávszélesség túl szűk, az korlátozhatja az antenna teljesítményét többfrekvenciás alkalmazásokban.
   • Olyan tényezők, mint a vezetőelemek vastagsága és a közeli tárgyak jelenléte befolyásolhatják a dipólantenna sávszélességét.
3. Impedancia illesztés
   • Az antenna és az átviteli vonal közötti jó impedanciaillesztés elengedhetetlen a hatékony teljesítményátvitelhez. Ha az antenna impedanciája nem egyezik az átviteli vonal impedanciájával, akkor jelentős mennyiségű teljesítmény visszaverődik, ami az antenna hatékonyságának csökkenését eredményezi.
   • Az SFRA segítségével az antenna impedanciája különböző frekvenciákon mérhető. Az impedanciaillesztés javítása érdekében impedanciaillesztő hálózatokat lehet tervezni és hozzáadni az antennarendszerhez.

Fejlett tesztelési technikák

1. Összehasonlító tesztelés
   • Végezzen összehasonlító vizsgálatot a vizsgált dipólantenna és egy referenciaantenna frekvenciaválaszának összehasonlításával. Ez segíthet a teljesítménybeli különbségek azonosításában és annak meghatározásában, hogy az antenna megfelel-e a szükséges előírásoknak.
   • A referenciaantennának jól jellemezhető, ismert teljesítményparaméterekkel rendelkező antennának kell lennie.
2. Tesztelés különböző környezetekben
   • Tesztelje a dipólantennát különböző környezetekben, hogy értékelje a teljesítményét különböző körülmények között. Például tesztelje az antennát beltéren és kültéren, hogy megtudja, a falak és más tárgyak jelenléte hogyan befolyásolja a teljesítményét.
   • Ez értékes információkkal szolgálhat az olyan alkalmazások számára, ahol az antennát különböző beállításokban használják.

Termékajánlataink

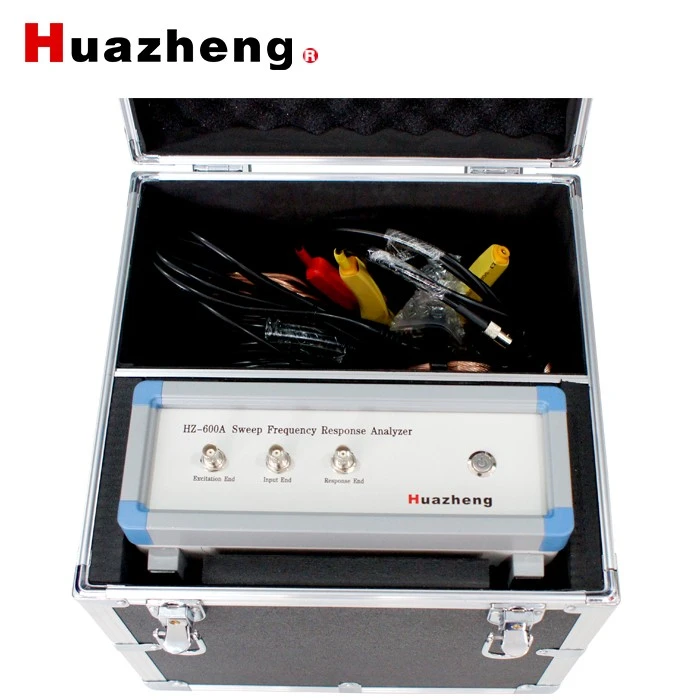

A sweep frekvencia válasz analizátorok vezető szállítójaként kiváló minőségű termékeket kínálunk, amelyek alkalmasak a dipólantenna tesztelésére. A miénkHZ - 600A Transzformátor SFRA Sweep Frequency Response Analyzeregy sokoldalú műszer, amely számos tesztelési alkalmazáshoz használható, beleértve a dipólantenna tesztelését is. Nagy pontosságot és megbízhatóságot kínál, precíz mérési eredményeket biztosítva.

A miénk3 fázisú söprésfrekvenciás válaszelemző Sfra tesztkészletegy másik kiváló lehetőség bonyolultabb tesztelési forgatókönyvekhez. Átfogó tesztelési lehetőségeket biztosít, és több antenna egyidejű tesztelésére is használható.

Azok számára, akik fejlett funkciókat és nagyobb teljesítményt keresnek, a miHZ - 600A+ Transzformátor Sweep Frequency Response Analysis SFRA tesztberendezésaz ideális választás. Fejlett adatelemző szoftverrel és felhasználóbarát felülettel érkezik, amelyek megkönnyítik a mélyreható tesztelést és elemzést.

Következtetés

A sweep-frekvenciaválasz-elemző használata a dipólantenna teszteléséhez olyan hatékony technika, amely értékes betekintést nyújthat az antenna teljesítményébe. Az ebben az útmutatóban vázolt lépések követésével hatékonyan használhatja az SFRA-t a dipólantennák teljesítményének tesztelésére és optimalizálására.

Ha szeretne egy kiváló minőségű sweep frekvencia-válasz analizátort vásárolni dipólus antenna tesztelési igényeihez, kérjük, forduljon hozzánk további információért, és megbeszéljük konkrét igényeit. Elkötelezettek vagyunk amellett, hogy a legjobb termékeket és szolgáltatásokat kínáljuk Önnek, hogy megfeleljen a tesztelési kihívásoknak.

Hivatkozások

• Balanis, CA (2016). Antennaelmélet: elemzés és tervezés. Wiley.
• Pozar, DM (2011). Mikrohullámú gépészet. Wiley.
